單層涂布機CCD檢測系統
應用簡介說明：涂布對齊及缺陷CCD檢測系統，采用CCD對極片表面進行實時拍照，實現檢測極片寬度并進行實時閉環糾偏，同時兼容極片表面瑕疵檢測并進行噴墨和報警 。
1、檢測項目：
①極片尺寸檢測
②正反面對齊度檢測
③瑕疵外觀檢測
④閉環糾偏
⑤干濕料數據對比
2、選配內容：
①糾偏控制系統
②瑕疵噴墨打標系統
③AI識別
④烘箱出口正反面CCD檢測
1、檢測項目：
①極片尺寸檢測
②正反面對齊度檢測
③瑕疵外觀檢測
④閉環糾偏
⑤干濕料數據對比
2、選配內容：
①糾偏控制系統
②瑕疵噴墨打標系統
③AI識別
④烘箱出口正反面CCD檢測

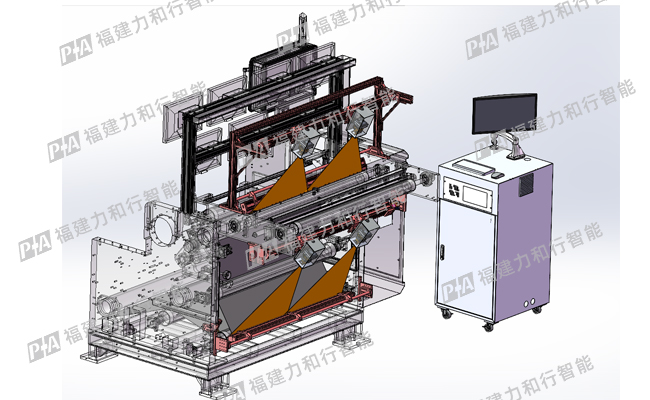

產品圖：

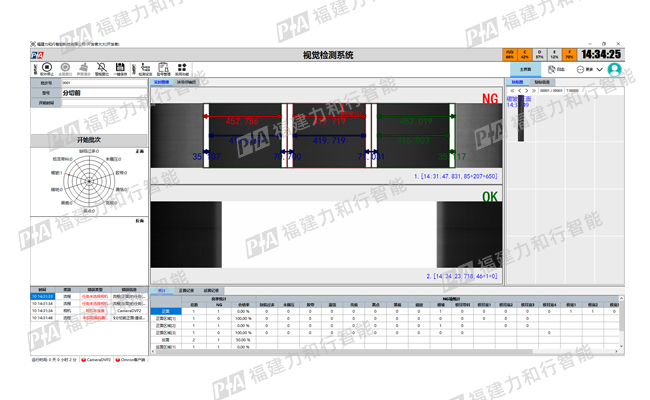

檢測畫面：
技術參數：
| 輥面寬度 | 750mm | 1000mm | 1300mm | 1600mm |
| 箔材寬度 | MAX：700mm | MAX：900mmm | MAX：1200mm | MAX：1500mm |
| CCD視野 | 750mm | 1000mm | 1300mm | 1600mm |
| 相機配置 | 2個 16K | 4個 16K | 4個 16K | 4個 16K |
| 涂布工藝 | 間斷，連續，斑馬 | |||
| 檢測速度 | 120m/min | |||
| 檢測精度 | ±0.1mm | |||
| 糾偏精度 | ±0.3mm | |||
| 貼標精度 | ±20mm | |||
| 噴碼精度 | ±15mm | |||
| 激光打標精度 | ±10mm | |||
| 誤判率 | 檢測率 ≥99.9% 誤剔率 ≤0.1 % | |||
| 漏判率 | 0 | |||
| GRR | ≤10% | |||
| NDC | ≥5% | |||
| CPK | ≥1.67 | |||
