卷繞一體機CCD檢測系統
應用簡介說明：卷繞一體機外觀檢測系統，采用CCD對極片表面進行實時拍照，實現檢測卷繞對齊度、極耳翻折檢測、下料工位極耳錯位檢測等，實現對產品的自動化檢測。
檢測項目：
①瑕疵檢測
②正反面對齊度檢測
③極耳翻折
④極耳錯位檢測
檢測項目：
①瑕疵檢測
②正反面對齊度檢測
③極耳翻折
④極耳錯位檢測

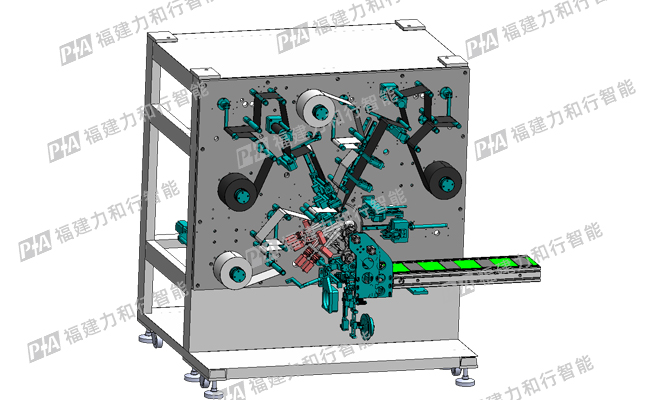

產品圖：

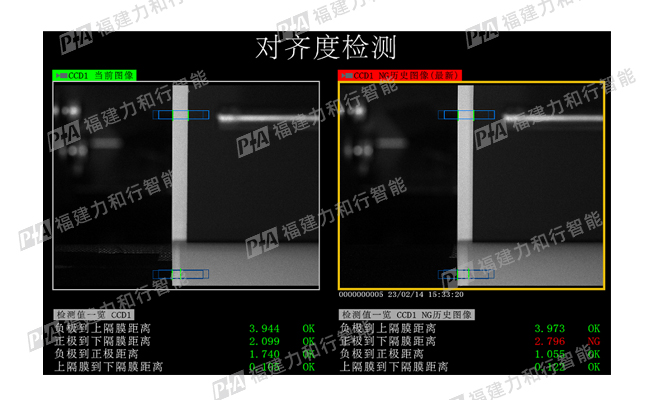

檢測畫面：
技術參數：
| 電芯尺寸 | 250mm |
| 涂布工藝 | 連續 |
| 檢測速度 | ≤3000mm/s |
| 檢測精度 | ±0.1mm |
| 相機選型 | 線掃4K / 面陣500W |
| 誤判 | 檢測率≥99.9% 誤剔率≤0.1 % |
| 漏判 | 0 |
| GRR | ≤10% |
| NDC | ≥5% |
| CPK | ≥1.67 |
